電化學真空除氧器與兩級噴射式真空除氧器的不同性能。相信很多用戶比較關心這個問題，這里北京中天恒遠小編整理總結了相關資料信息，咨詢了技術經理，下面就從二種除氧器的工作原理、型號參數及設備組成部件為大家分析一下每種除氧器的不同性能：
中文：真空除氧器
拼音：zhēn kōng chú yǎng qì
英文：Vacuum deaerator
一，電化學真空除氧器與兩級噴射式真空除氧器的工作原理
電化學真空除氧器工作原理：第一步：兩級真空除氧兩級真空除氧器采用全密閉結構，運行期間自始至終處于真空狀態。給水首先通過電解池進入強旋膜裝置，兩級真空除氧的工作原理是應用亨利定律和道爾頓定律，根據亨利定律可知 ,在封閉容器中，任何氣體同時存在于水面上 ,則氣體的溶解度與其自己的分壓力成正比 ,而且氣體的溶解度僅與其本身的分壓力有關。在一定壓力下 ,隨著水溫升高 ,水蒸汽的分壓力增大 ,而空氣和氧氣的分壓力越來越小。在 100℃時 ,氧氣的分壓力降低到零 ,水中的溶解氧也降低到零。當水面上壓力小于大氣壓力時 ,氧氣的溶解度在較低水溫時也可達到零。這樣，水面上空間氧氣分子被析出 ,或轉變成其它氣體 ,從而氧的分壓力為零 ,水中氧氣就不斷地逸出，在負壓作用下被除去90%的溶解氧。兩級真空除氧為滿足真空降低沸點，達到除氧效果。第二步：電化學除氧整套設備設置電解分離缸，電解分離缸是由陽極和陰極組成分解水道，構成電解分離總成，水在兩極間通過。在外接直流電源的作用下，陽極：鐵板電解失去電子產生二價鐵離子Fe0 → Fe+2+2e陰極：氧在陰極得電子產生氫氧根O2+2e+2H2O→4OH-水中：電化學產物為：Fe+2+2OH-→Fe(OH)2第三步：化學除氧說到化學除氧人們自然聯想到投放藥劑，而本設備的第三步化學除氧無需投放藥劑運行，利用了第一步電化學除氧后的產物除氧劑Fe(0H)2再與水中的溶解氧O2反應，達到化學除氧的目的化學反應方程式：4Fe(OH)2 +O2+2H2O→4Fe(OH)3顯而易見本除氧設備在除氧過程中除氧來得迅速、徹底，不但可以除去水中溶解氧，同時可以消除系統中殘余溶解氧。在同一封閉容器中進行了兩級除氧，增強了電化學、化學除氧的可靠性。
兩級噴射式真空除氧器的工作原理：兩級噴射式真空除氧器的工作原理是應用亨利定律和道爾頓定律，根據亨利定律可知 ,在封閉容器中，任何氣體同時存在于水面上 ,則氣體的溶解度與其自己的分壓力成正比 ,而且氣體的溶解度僅與其本身的分壓力有關。在一定壓力下，隨著水溫升高，水蒸汽的分壓力增大，而空氣和氧氣的分壓力越來越小。在 100℃時，氧氣的分壓力降低到零，水中的溶解氧也降低到標準化。當水面上壓力小于大氣壓力時，被除水溫度隨之增高，水面空間氧氣分子被析出 ,或轉變成其它氣體，當氧的分壓力為零時，水中氧氣就得到充分逸出，達到除氧的效果。兩級真空除氧器是我公司根據油田熱采專門設計的，因?yàn)橛吞餆岵�，鍋爐給水低于30℃運行狀況多，冬季都在0℃左右，給真空除氧器常規除氧帶來一定難度。這種除氧方法水溫一般在 30℃～ 60℃溫度下進行�？蓪�(shí)現水面低溫狀態下除氧 (在 60℃或常溫 ) ,對熱力鍋爐和負荷波動大而熱力除氧效果不佳的蒸汽鍋爐，均可配用真空除氧器，可以獲得滿意的除氧效果。針對熱力除氧技術來說：它的加熱條件要求很低 ,鍋爐房自耗汽量減少 ,并且真空除氧器可低位布置 ,對運行管理噴射泵、加壓泵等關鍵設備的要求比熱力除氧更簡便合理�？傻臀徊贾�，但對噴射泵、加壓泵等關鍵設備的運行管理要求常規。
二，電化學真空除氧器與兩級噴射式真空除氧器型號參數
電化學真空除氧器 型 號 參 數 ?ZDH-CYQ ?ZDH-CYQ ?ZDH-CYQ ?ZDH-CYQ ZDH-CYQ ?ZDH-CYQ ZDH-CYQ
額定出力T/H 10 20 35 50 60 80 90
工作真空度Kpa 18.6～21.3 5.3～80 5.3～80 5.3～80 5.3～80 5.3～80 5.3～80
飽和水溫度℃ 62.5～57.5 42.5～37.5 42.5～37.5 42.5～37.5 42.5～37.5 42.5～37.5 42.5～37.5
進水壓力MPa ～0.2 ～0.2 ～0.2 ～0.2 ～0.2 ～0.2 ～0.2
出水含氧量mg/l 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1
水箱直徑mm Φ1400 Φ1600 Φ1800 Φ2000 Φ2200 Φ2400 Φ2400
除氧頭直徑mm Φ600 Φ800 Φ900 Φ1000 Φ1000 Φ1200 Φ1400
設備重量kg ～4800 ～5650 ～6900 ～7670 ～8460 ～9420 ～10860
兩級噴射式真空除氧器型 號 參 數 ZCY-4 ZCY-6 ZCY-10 ZCY-20 ZCY-35 ZCY-50 ZCY-100
額定出力T/H 4 6 10 20 35 50 100
工作真空度Kpa 18.6～21.3 18.6～21.3 18.6～21.3 5.3～80 5.3～80 5.3～80 5.3～80
飽和水溫度℃ 62.5 62.5～57.5 62.5～57.5 42.5～37.5 42.5～37.5 42.5～37.5 42.5～37.5
進水壓力MPa >0.2 >0.2 >0.2 >0.2 >0.2 >0.2 >0.2
出水含氧量ug/l 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1 0.05～0.1
真空缸直徑mm Φ800 Φ900 Φ1000 Φ1400 Φ1600 Φ1800 Φ2000
成積箱直徑mm Φ400 Φ400 Φ500 Φ500 Φ600 Φ700 Φ700
設備重量kg ～1150 ～1210 ～1500 ～1800 ～2400 ～3200 ～4700
三，電化學真空除氧器與兩級噴射式真空除氧器設備組成

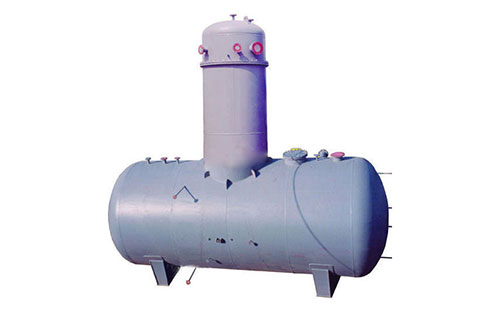

電化學真空除氧器主要是由除氧器(除氧頭)、高效旋膜裝置、連續反應電解缸、增壓泵、水噴射真空泵機組、引水泵機組、PLC控制箱等部件組成。
電化學真空除氧器配有電解缸，內裝設有高效旋膜裝置，將自然降膜改為強力旋膜，增加液膜的更新度，并造成液膜沿管壁強力旋轉，增強分散、傳質功能;將相應泡沸改為懸掛式泡沸�？朔䦟又兴魉俑邥r(shí)泛點(飛濺)，并將保持汽(氣)體通道;將獨立的三種傳熱傳質方式縮化為一體，在一個單元的部件內完成。由于它具有很高的效率和某些特殊功能，突破了其它除氧器的技術性能。
真空電化學除氧器運行時，除氧器處于負壓狀態。在高位安裝時，電解缸出口與鍋爐給水泵進口的距離應較大，最好不小于10米;低位安裝時，電解缸出口與引水泵機組相聯接，使負壓水升壓后進入鍋爐給水泵。水噴射真空泵機組中配用了長喉型射水抽氣器，這種抽氣器具有設計結構緊湊，耗功極低。并具有很高的抽吸效率，在同等條件下抽氣量比老式高一倍。噪聲低，無振動，安裝布置更簡單。引水泵機組的作用是在除氧器低位安裝時，通過引水泵將負壓水升壓后接入鍋爐給水泵。兩級真空、電化學、化學除氧器投運，第一步把除氧器的射水箱的水位補到溢流口，溢流口閥門為開式，射水箱的補水口也是正常補水，保證射水箱水溫在30℃，關閉相關閥門，先把除氧器的水位補到運行標準水位。啟動真空射水泵，打開吸入管道上的閘閥，除氧器的真空度達到-0.075Mpa時，打開進水閥門，開啟鍋爐給水泵，被除氧水進入旋膜器，在0.2Mpa的水壓下形成高效率水膜裙，在高真空下運行，把水溫度提高約30℃-60℃，氧氣充分吸出被射水抽氣吸出排入射水箱。除過氧的給水進入電解缸電解除氧，再次進入二級電解缸化學除氧，除氧水被排入三級電解缸化學除氧增壓，鍋爐給水泵將除過氧的水送給鍋爐。除氧器停用時必須先關閉吸入管道上的閘閥，再停射水泵，如果先停射水泵，不關吸入管道上的閘閥，除氧器處于真空狀態，會將射水箱的水倒吸至除氧器，影響除氧效果。
兩級噴射式真空除氧器設備組成：
兩級噴射式真空除氧器( 簡稱無頭除氧器)、由一級高噴射裝置、二級噴射裝置, 增壓泵組, 真空泵組，減溫水箱，流量計，汽動閥，高精度濾水器，多位閘閥，PLC全自動控制箱等組成。
兩級噴射真空除氧器內裝設有一級噴射裝置，使用時先啟動真空泵組，真空缸的壓力達到-0.09Mpa時，打開汽動閥門，給水泵將軟化水送入高精度濾水，再進入一級噴射器增壓，形成高效率霧化裙,在高真空下運行，除去給水中百分之九的氧。粗除氧水落入成積箱后，一級給水泵將粗除水送入二級噴射器內。經二級噴射器 增壓噴出，形成霧化裙，粗除氧的水在同等真空下，又將溫度提高一層，經二級除氧的水落在真空缸下部，當水位計克度達到400mm時，啟動鍋爐給水泵將二次除氧的水抽出經流量計送給鍋爐。
兩級噴射真空除氧器設計合理，運行穩定，使用場合廣，適用性能強，結構緊湊，占地面積小，耗功極低，可利用PLC自動控制，工作噪聲低，沒有振動，安裝布置簡單。
溫馨提示：
電化學真空除氧器與兩級噴射式真空除氧器的不同性能就為廣大客戶介紹到這里了，如果大家想要了解更多這方面的資料信息，請持續關注北京中天恒遠網站的更新，感謝您的閱讀。
