雙壓余熱鍋爐真空除氧器布置方式特點及對比分析，相信很多用戶比較關心這個問題，這里北京中天恒遠小編整理總結了相關的資料信息，咨詢了技術經理，接下來為大家詳細介紹一下雙壓余熱鍋爐真空除氧器布置方式特點及對比：

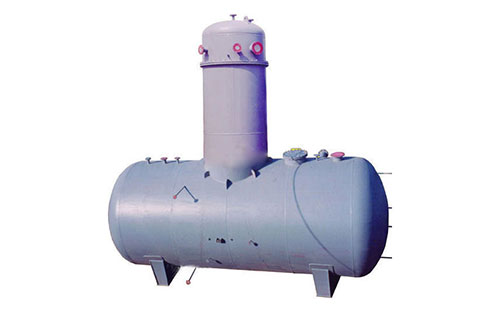

中文：真空除氧器
拼音：zhēn kōng chú yǎng qì
英文：Vacuum deaerator
除氧器系統設計是為了保證所提供余熱鍋爐高、低壓給水及過熱蒸汽減溫水的水質符合規范。余熱鍋爐真空除氧器布置方式分為一體式和獨立式。一體式真空除氧器布置方式以低壓汽包兼做除氧器水箱,不設低壓給水泵,可以減少監測點的數量,簡化運行監測數據,降低現場運行工作量;一體式真空除氧器布置方式系統簡單、運行可靠、控制靈活。
隨著自然環境的日益惡化,國家能源部門對環保標準日益嚴格,我國開始從以煤為主要能源向煤、氣和生物質多能源結構形式轉化。以燃氣形勢發電的燃氣-蒸汽聯合循環熱電聯產機組在火電發電市場的份額逐漸增長。余熱鍋爐是以燃機高溫排氣為熱源,產生過熱蒸汽經過汽輪機進行發電。余熱鍋爐產汽品質需要滿足GBT12145-2008《火力發電機組及蒸汽動力設備水汽質量》的蒸汽質量要求,所以對余熱鍋爐給水含氧量有一定要求,一般要求含氧量≤7μg/L。余熱鍋爐真空除氧器系統設計便是此目的。
除氧系統設計要求除氧器的*大出力不小于余熱鍋爐性能保證工況100%下,高、中、低壓蒸發段105%時所需給水量。真空除氧器的性能滿足余熱鍋爐各種運行工況下的除氧要求,保證除氧水水質符合標準規范。除氧器及其水箱的設計壓力保證除氧器運行安全,一般不小于*大加熱蒸汽壓力的1.25倍。給水箱有效儲水容量滿足15min余熱鍋爐*大連續蒸發量時的給水消耗量。真空除氧器水位控制系統維持給水儲水箱預定水位。通過調節進口補給水流量,實現儲水箱的水位控制。真空除氧器加熱蒸汽管道有足夠疏水點。
兩種真空除氧器布置方式對比根據設計要求,獨立式除氧器要滿足15min余熱鍋爐*大連續蒸發量時的給水消耗量,一體式除氧器,低壓汽包兼做水箱,既可以滿足又節省了水箱材料成本和占地空間,簡化結構布置,同時減少一套監測點,簡化運行監測數據,降低現場運行工作量。從汽水流程圖可以看出,獨立式除氧器需要設置低壓給水泵而一體式除氧器不需要設置,一體式除氧器使余熱鍋爐的整體占地面積縮小;一體式除氧器低壓汽包可以提供除氧所需蒸汽,不需要額外汽源,節省管道布置,同時不需要設置閥門和疏放水點。
真空除氧器汽水流程：
一體式除氧器汽水流程一體式除氧器,凝結水通過凝泵直接進入低壓省煤器內進行加熱,加熱后工質進入除氧器內進行除氧,除氧器與低壓汽包連通,低壓汽包為除氧器提供蒸汽進行除氧,工質達到除氧水水質標準后進入低壓汽包,經過后續受熱面加熱為過熱蒸汽。
獨立式除氧器汽水流程獨立式除氧器,凝結水通過凝泵先進入低壓凝結水加熱器內進行加熱,預熱后工質進入除氧器內進行除氧,除氧器與除氧水箱連通,需要汽源為除氧器提供蒸汽進行除氧,工質達到除氧水水質標準后進入水箱進行儲備。通過低壓給水泵將水箱中工質打入到低壓省煤器中進行加熱,再依次經過低壓汽包、低壓蒸發器、低壓過熱器等受熱面加熱為過熱蒸汽。
真空除氧器對比特點分析：
(1)低壓汽包兼做真空除氧器水箱將真空除氧器水箱和低壓汽包合并,可以減少監測點的數量,簡化運行監測數據,降低現場運行工作量。
(2)低壓汽包布置在爐膛頂部,減少了除氧器水箱的占地。
(3)不設低壓給水泵,從而使余熱鍋爐的整體占地面積縮小。
(4)不設真空除氧器加熱蒸汽管道,減少閥門控制和疏放水監控點。
(5)一體式真空除氧器布置方式的除氧器系統簡單、運行可靠、控制靈活。
溫馨提示：
雙壓余熱鍋爐真空除氧器布置方式特點及對比分析就為廣大客戶介紹到這里了，如果大家想要了解更多這方面的資料信息，請持續關注北京中天恒遠網站的更新，感謝您的閱讀。
